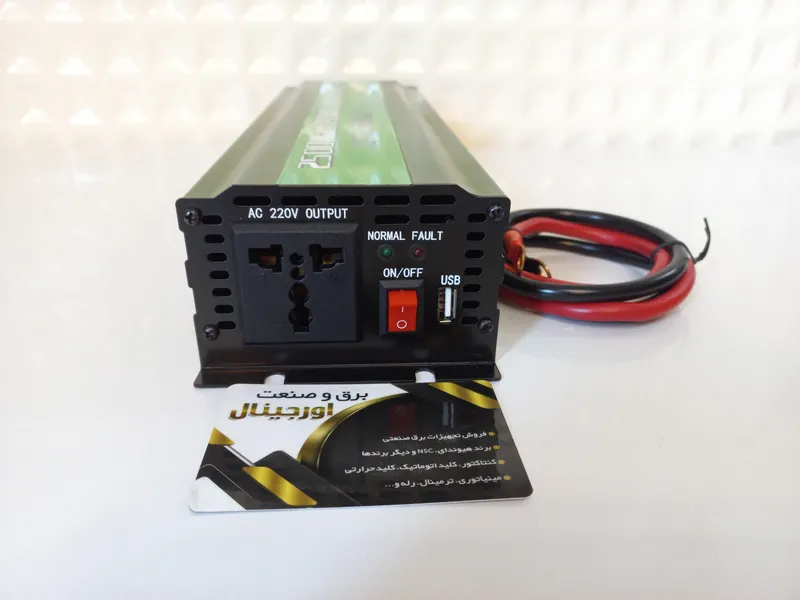

اینورتر مبدل 12 به 220 تمام سینوسی کمپرکینگ کیس بزرگ توان پیوسته 400 واتشناسه کالا: 767

دستورالعمل بهره برداری از اینورتر  مبدل باتری به 220 ولت شهری

• بعد از استفاده از اینورتر کیس روی دستگاه شروع به گرم شدن می شود. لذا لازم است جهت افزایش طول عمر و آسیب های احتمالی، اینورتر از منابع تولید گرما دور بماند.
• دستگاه را در محیط های قابل انفجار و یا احاطه شده با مواد سوختنی استفاده نکنید.
• جهت جلوگیری از شوک الکتریکی لازم است در زمان وارد کردن دوشاخ برق به داخل پریز دستگاه دقت نمائید انگشت دست با قسمت های فلزی تماسی نداشته باشد.
• از اتصال پریز خروجی دستگاه به دیگر منابع انرژی برق جداً خوداری فرمائید.
• از وارد کردن هر گونه شی به داخل دستگاه و یا پریز مربوطه خوداری فرمائید.
• اینورتر را در مجاورت آب، باران، برف یا اسپری آب قرار ندهید.
• استفاده طولانی مدت از اینورتر در دمای محیط بالای 40 درجه سانتیگراد از عمر آن میکاهد.
• اینورتر از دسترس کودکان دور بماند. برق خروجی این دستگاه به مشابه برق شهری خطرناک میباشد.
• حتما به ولتاژ ورودی دستگاه که 12 یا 24 ولت می باشد توجه شود. و از اتصال به حدود ولتاژ پایینتر و بالاتر جدا خودداری شود که باعث آسیب دستگاه می کردد.
• پیشنهاد می شود بر روی یکی از سیم های خروجی220 ولت یک فیوز مینیاتوری با جریان مناسب نصب گردد.

حفاظت های ایمنی داخل دستگاه

• حفاظت در برابر افزایش بار
• حفاظت در برابر کاهش ولتاژ باطری
• حفاظت در برابر افزایش ولتاژ باطری
• حفاظت در برابر اتصال کوتاه در خروجی
• حفاظت در برابر افزایش حرارت
• حفاظت در برابر اتصال معکوس باتری

مقدمه:

حتما به توان پیوسته دستگاه توجه شود و هرچه توان بهره برداری از توان ماکزیمم پیوسته کمتر باشد عمر دستگاه بیشتر می شود با توجه به توان دستگاه طیف وسیعی از  تجهیزات مانند لامپ و روشنایی ها، انواع شارژهای لپ تاپ، موبایل، دوربین ،تلوزیون lcd، محصولات دیجیتالی، پرینتر، دریل ها، پنکه، فن،پمپ ، یخچال و... را قابل روشن کردن با مبدل می باشد.

موارد استفاده از این دستگاه به صورت وسیع در خودرو، قایق، کمپینگ و طبیعت گردی، برق اضطراری برای فروشگاه ها، هتل و دیگر مکان ها می باشد.

این محصول با کیس یکپارچه اکسترود شدن آلمینیومی ساخته شده و در ساخت مدارات الکترونیک از تکنولوژی SMT استفاده شده که علاوه بر پایداری بالاتر دارای راندمان بیشتری نیز می باشند. سیستم الکترونیک داخلی ولتاژ باطری ورودی را به دقت مانیتور می کند و از دشارژ شدن کامل باطری جلوگیری می نماید.

اخطار:

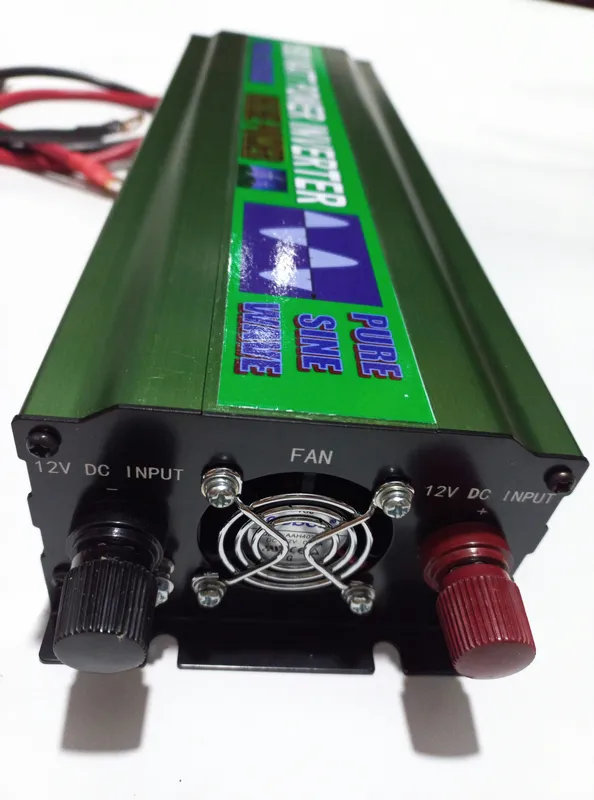

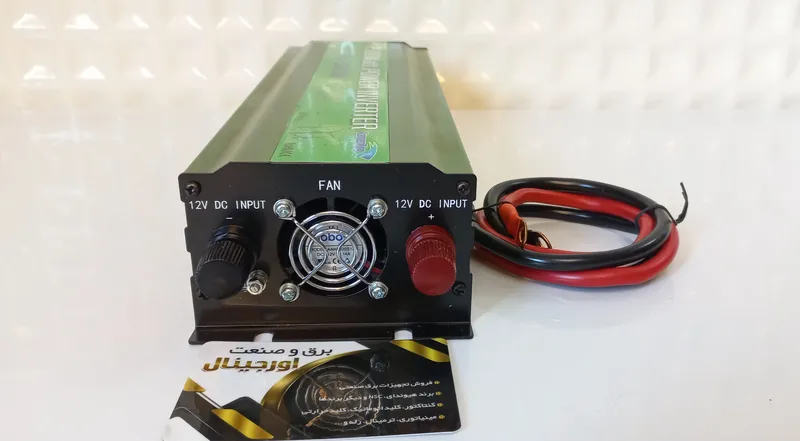

در زمان اتصال اینورتر به برق 12 یا 24 ولت(بسته به مدل و ولتاژ ورودی دستگاه)، ، سر منفی (مشکی رنگ) و مثبت (قرمز رنگ) را به درستی متصل کنید در غیر اینصورت فیوز داخلی دستگاه میسوزد.

جهت نصب اینورتر در فاصله دور از کابل با قطر مناسب  با اتصالات کابلشو مناسب و لحیم شده استفاده کنید. و در صورت اتصال مستقیم به سر باطری برای حفاظت از فیوز حفاظتی مناسب در مسیر استفاده کنید.

اتصال نامناسب و ضعیف به سر باطری موجب تولید گرما و آسیب به اتصالات می شود.

راهنمای بهره برداری:

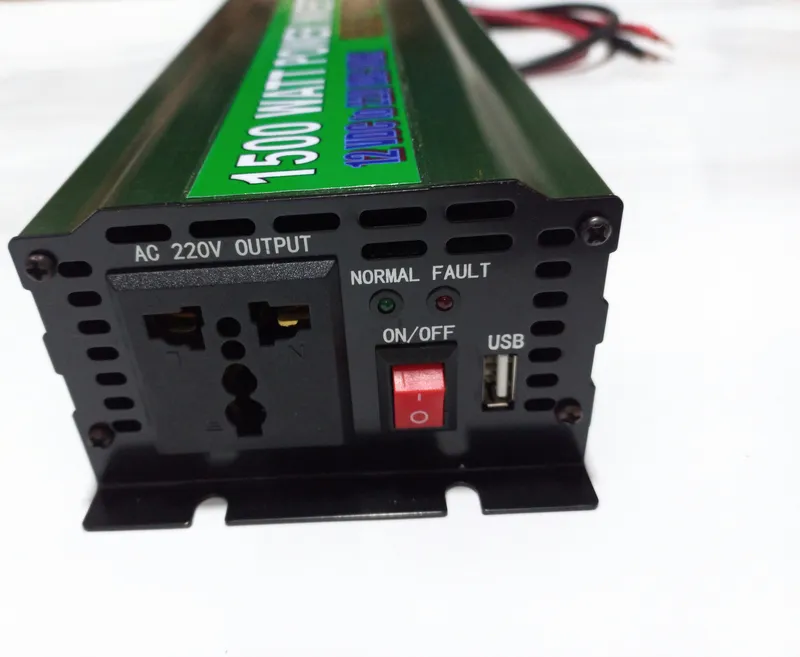

پس از اتصال اینورتر با کابل مناسب به منبع 12  یا 24 ولتی(بسته به مدل و ولتاژ ورودی دستگاه)، کلید روشن شدن دستگاه را فشار دهید. چراغ سبز رنگ روی دستگاه روشن می شود و نشانگر آماده بودن دستگاه است. حال می توانید بار را به پریز دستگاه متصل کنید.

در صورت اتصال باری با توان بیشتر از دستگاه، حفاظت افزایش بار (OVER-LOAD) فعال شده و ولتاژ خروجی دستگاه قطع می شود. لازم است بارهای با توان دائمی بیشتر از توان ماکزیمم پیوسته به دستگاه متصل نگردند.

در صورتیکه ولتاژ باطری برای مدلهای با ولتاژ ورودی 12 ولت به زیر 10 ولت و برای مدلهای با ولتاژ ورودی 24 ولت به زیر 19.5  رسید،  اینورتر به صورت خودکار خاموش می شود که از آسییب به باطری جلوگیری کند.

تهویه ضعیف و یا بسته بودن بیش از حد محیط اطراف اینورتر باعث گرم شدن و فعال شدن حفاظت افزایش دما در دستگاه می شود. در صورت خنک شدن اینورتر، به صورت اتوماتیک روشن خواهد شد.

در زمانی که از اینورتر استفاده نمی شود. بهتر است که از منبع ولتاژ ورودی(بسته به مدل 12 یا 24) جدا شوند و از اتلاف انرژی جلوگیری شود.

در صورتیکه سیستم شارژ باطری و یا دینام خودرو دچار مشکل شوند و ولتاژ بیشتر از 15.5 ولت برای مدلهای با ولتاژ ورودی 12 ولت و برای مدلهای با ولتاژ ورودی 24 ولت بیشتر از 30.5  تولید شود حفاظت افزایش ولتاژ اینورتر فعال شده و اینورتر قطع خواهد شد.

اخطار : ولتاژهای بالای 16 ولت موجب آسیب رساندن به اینورتر خواهد شد. (برای مدلهای با ولتاژ ورودی 12 ولت)

اخطار: ولتاژهای بالای 32  ولت موجب آسیب رساندن به اینورتر خواهد شد. (برای مدلهای با ولتاژ ورودی 24 ولت)

در زمان استفاده اینورتر با باطری خودرو، در صورتی که بار کمتر از 150 وات به اینورتر متصل شود توصیه میشود از سوکت جا سیگاری و کابل مربوطه استفاده شود. و برای توانهای بالاتر از سیم قطر مناسب از اتصال مستقیم از باتری استفاده شود.

عیب یابی:

چراغ دستگاه روشن نمی شود و ولتاژ خروجی وجود ندارد.

• اتصال دستگاه تا باطری (فیوزهای بین راهی) را چک کنید.
• احتمال دارد باطری بیش از حد دشارژ شده باشد و امکان روشن شدن اینورتر وجود نداشته باشد.

اینورتر به درستی کار نمیکند.

• توان بار مصرفی بیش از توان نامی دستگاه است.
• تهویه نامناسب موجب گرما در مدارات شده لذا لازم است اینورتر به محلی خنک تر انتقال یابد و یا بار دستگاه کاهش یابد و 15 دقیقه بار خروجی را قطع کنیم و به دستگاه استراحت دهیم.
